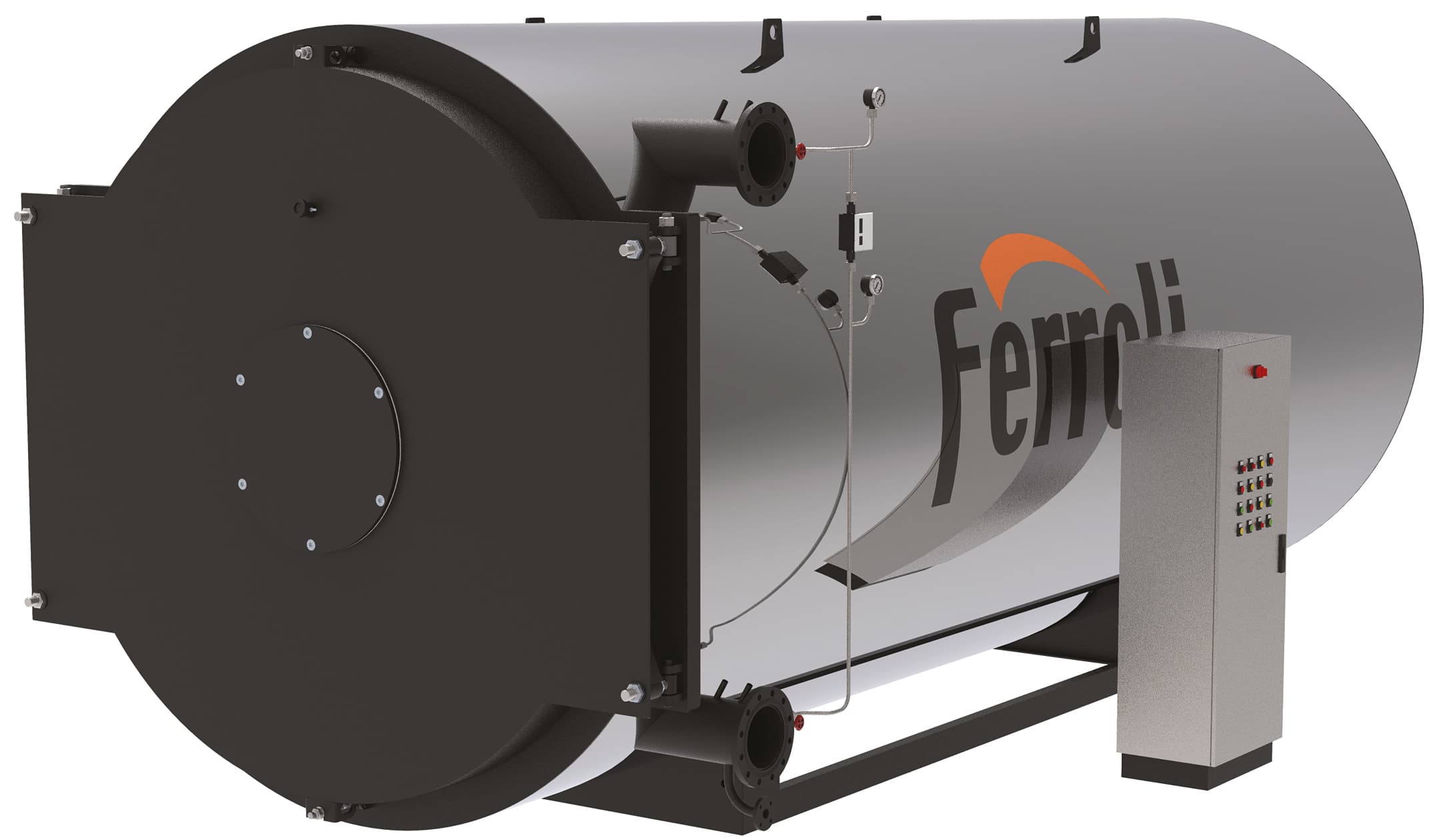

ELICOIL NO

Pressione standard di progetto 10 bar

Temperatura di impiego fino a 300°C per olii minerali e 350°C per olii sintetici, con un salto termico tra ingresso e uscita olio di ~40°C.

A richiesta si possono prevedere caldaie con valori di temperatura e salti termici differenti da quanto indicato sopra.

Esecuzione a due anelli concentrici inseriti in un corpo cilindrico in lamiera, a tenuta ermetica dei fumi. Il primo “anello” caratterizza il focolare lungo il quale si estende la fiamma; il secondo “anello” origina un percorso a tre giri di fumo che permette un ottimale sfruttamento dell’intera superficie di scambio favorendo l’impiego di bruciatori a basso NOx.

Fascio tubiero in acciaio al carbonio senza saldature.

L’accesso al focolare avviene attraverso un portellone porta bruciatore fissato alla caldaia a mezzo cerniere che ne permettono l’apertura a destra ed a sinistra; il portellone è internamente rivestito con un adeguato spessore di cemento refrattario ed è dotato di spia fiamma e piastra porta bruciatore.

La cassa fumi posteriore è fissata alla caldaia mediante bulloni, è internamente coibentata con cemento isolante ed è dotata di portina di pulizia ed attacco per il raccordo camino.

Di moderna concezione e ad alto rendimento, questi generatori sono progettati e realizzati nel rispetto della Direttiva Europea 97/23/CE (PED) e delle più recenti norme nazionali ed europee in materia di recipienti a pressione.

Il corpo caldaia è rivestito da un adeguato strato di lana di roccia ad alta densità, protetto da lamierino inox (AISI 430); ciò permette di ridurre le dispersioni termiche migliorando il rendimento complessivo.

CERTIFICAZIONI

• Marcatura CE secondo le Direttive
• Apparecchi a pressione (2014/68/UE)
• Bassa Tensione (2014/35/UE)
• Compatibilità Elettromagnetica (2014/30/UE)


ACCESSORI A RICHIESTA

Preriscaldatore d’aria: è uno scambiatore fumi/aria che va inserito nel circuito fumi tra caldaia e camino. Consente recuperi di rendimento termico dell’ordine del 4%. Per tale soluzione è necessario disporre di un bruciatore tipo industriale con ventilatore separato da montare a monte del preriscaldatore stesso.

Bruciatore: marchio e tipologia secondo le indicazioni del cliente.

Piastra porta bruciatore perforata secondo le indicazioni del cliente.

Gruppo pompa circolazione olio con 1 o 2 pompe, completo di valvole, filtri, compensatori e manometro.

Pannello strumenti completo di termoregolatori di lavoro e di sicurezza.

Quadro elettrico di comando impianto (caldaia, pompa circolazione, vaso espansione ecc.).

Pompa caricamento olio.

Degasatore olio: barilotto degasatore per l’eliminazione ottimale di aria in fase di carico e di esercizio del riscaldatore.

Serbatoio raccolta olio.

Vaso espansione aperto.

Vaso espansione pressurizzato.

B.E.C.S. (Boiler Electronic Configurable System): il sistema di controllo B.E.C.S. è costituito da un PLC dotato di interfaccia operatore Touch Panel a colori di elevate prestazioni. Tramite l’interfaccia è possibile supervisionare il funzionamento dell’insieme Caldaia-Bruciatore-Impianto.

Termoregolazione pneumatica con valvole di intercettazione.

In caso di collegamento con Evaporatore possono essere previsti a richiesta:

Collegamento idraulico tra ELICOIL NO ed Evaporatore
